各センサー個別に設定を行っていきます。
※人感センサーとして1つのグループに複数台のセンサーを登録する場合、同じグループのセンサー設定は統一してください。
パターンを選択した後、必要項目の入力を行います。
パターン別の必要項目は以下になります。
各設定項目をタップすると設定内容の画面に遷移します。

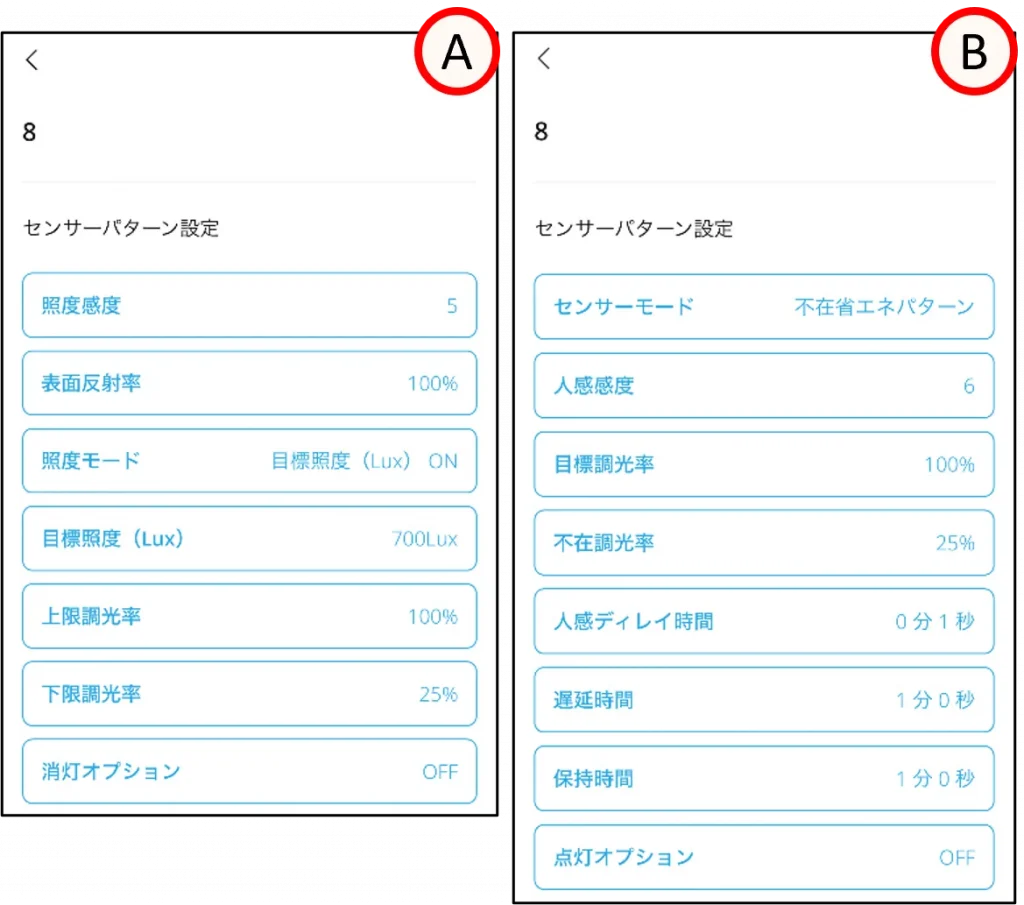

照度センサーモード（A） 照度（Lux or %）パターン
照度感度 [1(良)~7(悪) 初期設定値4]
表面反射率[1～100%]
目標照度(% or Lux) [0～100%][0~4000Lux]
上限調光率 [50～100%]
下限調光率 [0～100%]
消灯オプション
[ON/OFF選択可 ON時：100～200%]
人感センサーモード（B）
人感感度 [1(良)~15(悪) 初期設定値6]
目標調光率(%) [0～100%]
不在調光率 [0～100%] （※１）
人感ディレイ時間 [0分1秒～4分15秒]
遅延時間 [0分0秒～42分30秒] （※２）
保持時間 [0分1秒～42分30秒]
点灯オプション
[ON/OFF選択可 ON時： 0～100%]
※１不在省エネ、不在残置パターンのみ設定可能
※２不在残置パターンのみ設定可能
人感ディレイ時間
人が不在(検知範囲外に移動)になっても在(検知範囲内にいる)とみなす時間。
なお、人感ディレイ時間が発動中はセンサーが検知中(検知範囲内に人がいるとの判断)になる為、人が出入りしても検知開始がリセットされない。
※ FX428Wは変更可能。FX428WA以降は1秒固定となります。
消灯オプション
【照度(Lux)】例：消灯オプションONで200%設定している場合、目標照度に対して、外光のみで200%の照度を確保できている場合、下限調光に関係なく消灯する機能
【照度(%)】例：消灯オプションONで200%設定している場合、キャリブレーションした時の状態に対して外光のみで200%の照度を確保できている時、下限調光に関係なく消灯する機能
点灯オプション
例：点灯オプションONで100%設定している場合、キャリブレーションした時の状態に対して外光のみで100%の照度を確保できている時、人感検知しても点灯しない機能
